Στοιχεία Μηχανών Ι


  • ΠΑΡΑΔΟΣΗ – ΕΞΕΤΑΣΗ ΕΡΓΑΣΙΩΝ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ Ι

    Ανακοινώνεται στους σπουδαστές του 2ου έτους, πως κατά τη διάρκεια της αυριανής εξέτασης των υπόλοιπων εργασιών του μαθήματος των Στοιχείων Μηχανών Ι (Τετάρτη 06/03/2019, 15:00, Εργαστήριο Στοιχείων Μηχανών, Κτήριο Μ) δεν θα πραγματοποιηθεί το μάθημα των Στοιχείων Μηχανών ΙΙ στο Αμφιθέατρο Α, λόγω της παρουσίας του διδάσκοντα στην εξέταση των εργασιών.
  • ΠΑΡΑΔΟΣΗ – ΕΞΕΤΑΣΗ ΕΡΓΑΣΙΩΝ ΣΤΟ ΜΑΘΗΜΑ ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Ι

    Ανακοινώνεται στις ομάδες των σπουδαστών που εκπόνησαν εργασία εξαμήνου στο μάθημα Στοιχείων Μηχανών Ι πως:
    1. Η παράδοση των εργασιών θα γίνει την ερχόμενη Δευτέρα 25/02/2019 και ώρα 12:00 – 14:00 στο Εργαστήριο Στοιχείων Μηχανών, Κτήριο Μ ισόγειο.
    2. Η εξέταση των εργασιών θα πραγματοποιηθεί ως εξής:
      • ΟΜΑΔΕΣ 1-11 την Τετάρτη 27/02/2019 και ώρα 15:00 στο Εργαστήριο Στοιχείων Μηχανών, Κτήριο Μ ισόγειο
      • ΟΜΑΔΕΣ 12-22 την Τετάρτη 06/03/2019 και ώρα 15:00 στο Εργαστήριο Στοιχείων Μηχανών, Κτήριο Μ ισόγειο
      Οι ομάδες καλούνται την ημέρα της εξέτασής τους να έχουν μαζί τους USB stick (ή laptop) για την παρουσίασή τους, η οποία θα γίνει με χρήση του MS Powerpoint. Η διάρκεια της παρουσίασης θα είναι αυστηρά 10 λεπτά και οι ομάδες θα παρουσιάζουν με βάση τον αύξοντα αριθμό της ομάδας τους.   Κατά την διάρκεια των παρουσιάσεων, τα μαθήματα των Στοιχείων Μηχανών ΙΙ θα πραγματοποιούνται κανονικά.
  • Ομάδες υπολογιστικού θέματος ΣΜ Ι 2018 – 2019

    Στη σελίδα του μαθήματος των Στοιχείων Μηχανών Ι έχει αναρτηθεί η ενημερωμένη λίστα με τις ομάδες των σπουδαστών που θα εκπονήσουν θέμα εξαμήνου.
    Ομάδες υπολογιστικού θέματος ΣΜ Ι 2018 – 2019
  • Ομάδες υπολογιστικού θέματος ΣΜ Ι

    Αναρτήθηκαν στο site του μαθήματος Στοιχεία Μηχανών Ι οι ομάδες των σπουδαστών που ανέλαβαν την εκπόνηση υπολογιστικού θέματος για το ακαδημαϊκό έτος 2018 – 2019.   Ομάδες Υπολογιστικού Θέματος ΣΜ Ι για το Ακαδημαϊκό Έτος 2018 – 2019
  • Στοιχεία Μηχανών Ι – Θέμα εξαμήνου

    Ανακοινώνεται στις ομάδες σπουδαστών που θα εκπονήσουν θέμα εξαμήνου για το μάθημα Στοιχεία Μηχανών Ι πως οι ώρες που προβλέπονται εβδομαδιαίως για επίλυση αποριών είναι:
    1. Δευτέρα 16:30 – 17:30
    2. Πέμπτη 11:00 – 12:00
    Οι απορίες επιλύονται στο Εργαστήριο Στοιχείων Μηχανών, Κτήριο Μ υπόγειο παρουσία των διδασκόντων του μαθήματος και του προσωπικού του Εργαστηρίου.
  • ΕΞΕΤΑΣΕΙΣ ΑΝΥΨΩΤΙΚΩΝ, ΜΕΤΑΦΟΡΙΚΩΝ & ΥΔΡΑΥΛΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ Ι

    ΛΟΓΩ ΚΩΛΗΜΑΤΟΣ ΤΟΥ ΔΙΔΑΣΚΟΝΤΑ ΜΕΤΑΦΕΡΟΝΤΑΙ ΟΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΕΣ ΕΞΕΤΑΣΕΙΣ ΤΩΝ ΜΑΘΗΜΑΤΩΝ: 1. «ΑΝΥΨΩΤΙΚΑ, ΜΕΤΑΦΟΡΙΚΑ & ΥΔΡΑΥΛΙΚΑ ΣΥΣΤΗΜΑΤΑ» ΤΟΥ 8ΟΥ ΕΞΑΜΗΝΟΥ ΓΙΑ ΤΗ ΔΕΥΤΕΡΑ 1/10/2018 ΣΤΙΣ 18:00 ΣΤΟ ΑΜΦ. Α  ΚΑΙ 2.  «ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Ι» ΤΟΥ 3ΟΥ ΕΞΑΜΗΝΟΥ ΓΙΑ ΤΗΝ ΤΡΙΤΗ 2/10/2018 ΣΤΙΣ 18:00 ΣΤΟ ΑΜΦ. Α , ΑΜΦ. Ζ ΚΑΙ ΣΤΟ ΚΤ. Ζ ΑΙΘΟΥΣΕΣ 201,202,203,204,205,206,207. ΑΝΑΚΟΙΝΩΣΗ ΚΟΣΜΗΤΟΡΑ
  • Παράδοση και Παρουσίαση του Υπολογιστικού Θέματος ΣΜ Ι 2018

    Ανακοινώνεται στους σπουδαστές που εκπόνησαν Υπολογιστικό Θέμα για το μάθημα Στοιχεία Μηχανών Ι πως η παράδοση των Εργασιών θα πραγματοποιηθεί την Δευτέρα 26/02/2018 στο Εργαστήριο Στοιχείων Μηχανών στο Κτήριο Μ τις ώρες 11:30-12:30. Οι παρουσιάσεις των ομάδων θα γίνει σε δύο ημερομηνίες: 1. Τετάρτη 28/02/2018 και ώρα 15:00-19:00 θα παρουσιάσουν οι ΟΜΑΔΕΣ 1-12 2. Πέμπτη 01/03/2018 και ώρα 10:45-14:30 θα παρουσιάσουν οι ΟΜΑΔΕΣ 13-24   ΟΔΗΓΙΕΣ ΠΑΡΟΥΣΙΑΣΗΣ:
    • Δεν θα επιτρέπεται παρουσίαση πέραν των 20 διαφανειών συνολικά ενώ ο χρόνος παρουσίασης θα είναι αυστηρά το πολύ 10 λεπτά ανά ομάδα.
    • Η παρουσίαση μπορεί να πραγματοποιηθεί από ένα ή περισσότερα μέλη της ομάδας, όπως αποφασιστεί από τα μέλη της.
    • Η προφορική εξέταση ακολουθεί την παρουσίαση της εργασίας και είναι ατομική για τον κάθε σπουδαστή.
    • Τις ημέρες της εξέτασης δεν θα πραγματοποιηθούν οι διαλέξεις του μαθήματος ΣΜ ΙΙ στο Αμφιθέατρο Α.
  • Πρόοδος στο μάθημα Στοιχεία Μηχανών Ι

    Την Παρασκευή 15/12 θα πραγματοποιηθεί πρόοδος στο μάθημα Στοιχεία Μηχανών Ι. Η πρόοδος θα δοθεί στο αμφιθέατρο Α την δεύτερη ώρα του μαθήματος (16:00 – 17:00).
  • Ερωτήσεις Θεμάτων ΣΜ Ι – Αλλαγή

    Οι σπουδαστές του 3ου εξαμήνου που έχουν αναλάβει να εκπονήσουν εργασία στο μάθημα Στοιχεία Μηχανών Ι, μπορούν να προσέρχονται στο Εργαστήριο Στοιχείων Μηχανών στο ισόγειο του Κτηρίου Μ, για επίλυση αποριών σχετικών με το θέμα τους κατά τις μέρες και ώρες:
    1. Δευτέρα 14:30-15:15
    2. Παρασκευή 17:00-17:45
  • Ομάδες Υπολογιστικού Θέματος ΣΜ Ι 2017-2018

    Στην σελίδα του μαθήματος Στοιχεία Μηχανών Ι στην καρτέλα “Υπολογιστικό Θέμα” έχουν αναρτηθεί οι ομάδες των σπουδαστών που έχουν επιλέξει να εκπονήσουν υπολογιστικό θέμα εξαμήνου.

Περιεχόμενο μαθήματος

  • Εισαγωγή στη μαθηματική μοντελοποίηση των Στοιχείων Μηχανών (ΣΜ) και συναρμολογημάτων.
  • Υλικά κατασκευής (ΣΜ) και διαδικασία εκλογής τους.
  • Είδη καταπονήσεων και αστοχιών σε ΣΜ.
  • Οι έννοιες της διαρκούς αντοχής(design for life) και της ελεγχόμενης καταστροφής (fail safe).
  • Στατικός και δυναμικός υπολογισμός καταπονήσεων. Διαγράμματα Woehler, Soderberg και Goodman-Smith για τον υπολογισμό της δυναμικής αντοχής.

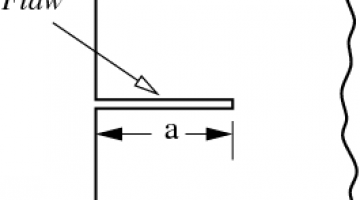

  • Στοιχεία Μηχανικής των θραύσεων και διαγράμματα Paris.
  • Συντελεστές έντασης τάσεων και συγκέντρωσης τάσεων σε ΣΜ. Αθροιστική επίδραση της κόπωσης και κανόνας Palmgren-Miner. Αντοχή διατομών σε σύνθετη καταπόνηση.
  • Αξονες και άτρακτοι.
  • Υπολογισμός συγκολλητικών και προσκολλητικών συνδέσεων.
  • Μηχανική και υπολογισμός σπειρωμάτων και κοχλιοσυνδέσεων.
  • Συνδέσεις ατράκτου-πλήμνης (σφήνες, πολύσφηνα, συνδέσεις τριβής,σφικτές συναρμογές).
  • Σύνδεσμοι, συμπλέκτες (μορφής-τριβής) και φρένα.
  • Έδρανα με στοιχεία κυλίσεως και ξηρά έδρανα τριβής. Περιστροφικές μηχανολογικές φραγές.
  • Ελατήρια και ελαστικά στοιχεία μηχανών. Συρματόσχοινα και γραμμικά –επιφανειακά εύκαμπτα ΣΜ και εφαρμογές του.
  • Προστατευτικές επικαλύψεις ΣΜ.

Προτεινόμενη βιβλιογραφία

Σημειώσεις Μαθήματος

  • Μακρής Π., Στοιχεία Μηχανών Ι, Σημειώσεις Ε.Μ.Π.

Προτεινόμενο Σύγγραμμα (Εύδοξος)

  • Παπαδόπουλος Χ., Στοιχεία Μηχανών – Εισαγωγή στο σχεδιασμό μηχανών, Τόμος Α’, Εκδόσεις Τζιόλα

Ελληνική σχετική βιβλιογραφία

  • Αυγερινός Ι., Στοιχεία Μηχανών, Γ. Φούντας, 2004
  • Βασιλείου Δ., Βλάττας Κ., Στοιχεία Μηχανών, Γ. Φούντας, 2000
  • Γραικούσης Ρ., Στοιχεία Μηχανών, Σ. Γιαχούδης & ΣΙΑ, 1983
  • Κατσίκης Γ., Στοιχεία Μηχανών, Συμεών, 2010
  • Στεργίου Ι., Στεργίου Κ., Στοιχεία Μηχανών, Σύγχρονη Εκδοτική, 2003
  • Φρυδάκης Μ., Στοιχεία Μηχανών, Σύγχρονη Εκδοτική, 2004
  • Niemann G., Στοιχεία Μηχανών, Γ. Φούντας, 2005

Ξενόγλωσση σχετική βιβλιογραφία

  • Ashby M.F., Materials Selection in Mechanical Design, 4th Edition, Elsevier, 2011
  • Avallone E., Baumeister T., Sadegh A., Marks’ Standard Handbook for Mechanical Engineers, 11th Edition, McGraw-Hill, 2006
  • Brown T.H., Marks’ Calculations for Machine Design, (e-book), Adobe Digital Editions, 2005
  • Budynas R.G., Nisbett K., Shigley’s Mechanical Engineering Design, 9th Edition, McGraw-Hill, 2011
  • Collins J.A., Busby H., Staab G., Mechanical Design of Machine Elements and Machines: A Failure Prevention Perspective, 2nd Edition, J. Wiley & Sons, 2010
  • Hicks T., Handbook of Mechanical Engineering Calculations, 2nd Edition, (e-book), Adobe Digital Editions, 2006
  • Hicks T., Mechanical Engineering Formulas Pocket Guide, 1st Edition, McGraw-Hill, 2003
  • Juvinall R.C., Marshek K.M., Fundamentals of Machine Component Design, 4th Edition, John Wiley & Sons, 2006
  • Mott R.L., Machine Elements in Mechanical Design, 4th Edition
  • Norton R.L., Machine Design: An Integrated Approach, 2nd Edition, Prentice Hall
  • Parmley R., Machine Devices and Components Illustrated Sourcebook, 1st Edition, Mc-Graw-Hill, 2005
  • Rothbart H., Brown T., Mechanical Design Handbook, 2nd Edition, (e-book), Adobe Digital Editions, 2006
  • Shigley J., Mischke C., Brown T., Standard Handbook of Machine Design, 3rd Edition, McGraw-Hill, 2004

Τρόπος βαθμολόγησης

Η αξιολόγηση των κ.κ. σπουδαστών στο μάθημα των Στοιχείων Μηχανών Ι πραγματοποιείται με τους ακόλουθους τρόπους:



  1. Διαγώνισμα [Δ]. Διενεργείται κατά  την  περίοδο των  κανονικών ή επαναληπτικών εξετάσεων που ανακοινώνει η Σχολή και είναι υποχρεωτικό για όλους προκειμένου να περάσουν το μάθημα. Διαρκεί συνήθως μία με μιάμιση ώρα. Εάν κάποιος δεν προσέλθει σε αυτό λαμβάνει βαθμό μαθήματος παύλα (-) ανεξάρτητα αν έχει παραδώσει θέμα και αν έχει συμμετάσχει στην ενδιάμεση εξέταση λαμβάνοντας οποιονδήποτε βαθμό. Ο βαθμός του διαγωνίσματος δεν κατοχυρώνεται για την επόμενη φορά σε περίπτωση που είναι προαγωγικός αλλά η συνολική βαθμολογία είναι μη προαγωγική (πχ. λόγω χαμηλής βαθμολογίας στις εργαστηριακές ασκήσεις).



  1. Ενδιάμεση εξέταση [Π]. Διενεργείται μία φορά κατά τη διάρκεια του εξαμήνου και διαρκεί περίπου μία ώρα. Είναι προαιρετική και σ’ αυτήν εξετάζονται οι σπουδαστές στην ύλη που έχουν διδαχθεί έως τότε. Ο βαθμός της ενδιάμεσης εξέτασης μπορεί να μεταφερθεί μόνο μέχρι την επαναληπτική εξέταση του ίδιου ακαδημαϊκού έτους αλλά όχι στο επόμενο.



  1. Εργαστηριακές ασκήσεις [Ε]. Είναι προαιρετικές και αφορούν στον σχεδιασμό στοιχείων μηχανών και κατασκευών, τον υπολογισμό τους σε κόπωση, όπως και την κατασκευή πρωτότυπου υπό κλίμακα, τον υπολογιστικό και εργαστηριακό έλεγχο του πρωτότυπου και την αποτίμηση/αξιολόγηση των αποτελεσμάτων. Οι σπουδαστές που επιθυμούν να συμμετέχουν το δηλώνουν ενυπόγραφα, προσκομίζοντας αποδεικτικό στοιχείο ταυτότητας σε ειδική κατάσταση και από τη στιγμή που υπογράφουν η βαρύτητα της βαθμολογίας τους σε αυτές υπολογίζεται υποχρεωτικά στον τελικό βαθμό του μαθήματος, τόσο για την κανονική, όσο και για την επαναληπτική εξέταση . Ανάλογα με τον αριθμό των συμμετεχόντων, ο διδάσκων καθορίζει ομάδες εργασίας, οι οποίες παραδίδουν κοινή έκθεση αποτελεσμάτων και εξετάζονται προφορικά. Κατά την προφορική εξέταση θεωρείται ότι όλα τα μέλη της ομάδας γνωρίζουν όλα τα επιμέρους στοιχεία της, ανεξάρτητα αν έχουν κάνει εσωτερικό επιμερισμό εργασιών. Ο βαθμός των εργαστηριακών ασκήσεων δεν μεταφέρεται στο  επόμενο ακαδημαϊκό έτος. Αν κάποιος φοιτητής δεν  προσέλθει στην προφορική εξέταση οιασδήποτε εκ των εργαστηριακών ασκήσεων, ή αποφασίσει να αποσυρθεί από όλες ή κάποιες από αυτές, λαμβάνει βαθμό μηδέν για τις αντίστοιχες ασκήσεις.



  1. Υπολογιστικό Θέμα [Θ]. Είναι προαιρετικό, πρέπει να δηλωθεί σε συγκεκριμένες ημερομηνίες ενώ περισσότερες πληροφορίες ανακοινώνονται στον διαδυκτιακό τόπο του εργαστηρίου.



Ο τελικός βαθμός του μαθήματος [Β] καθορίζεται από το βαθμό των γραπτών ] και των εργαστηριακών ασκήσεων [Ε] με τους παρακάτω τρόπους:

[Γ] = max( [Δ], 0.8x[Δ]+0.2x[Π] )



α’ τρόπος:

[Β] = 0.3x[Θ]+0.3x[Ε]+0.4x[Γ] αν ο σπουδαστής έχει δηλώσει ότι θα εκπονήσει την εργαστηριακή άσκηση και το υπολογιστικό θέμα.



β’ τρόπος:

[Β] = 0.3x[Θ]+0.7x[Γ] αν ο σπουδαστής έχει δηλώσει ότι θα εκπονήσει το υπολογιστικό θέμα.



γ’ τρόπος:

[Β] = 0.3x[Ε]+0.7x[Γ] αν ο σπουδαστής έχει δηλώσει ότι θα εκπονήσει την εργαστηριακή άσκηση.



δ’ τρόπος:

[Β] = στην περίπτωση που ο σπουδαστής δεν έχει δηλώσει ούτε την εργαστηριακή άσκηση ούτε το υπολογιστικό θέμα



Ημερομηνίες που αφορούν στη διεξαγωγή της ενδιάμεσης εξέτασης, στη διορία υποβολής δηλώσεων συμμετοχής στα εργαστήρια, στην παράδοσή και στην προφορική εξέτασή τους, θα ανακοινωθούν κατά τη διάρκεια του εξαμήνου στο μάθημα και στον δικτυακό τόπο του μαθήματος.

Στοιχεία Μηχανικής

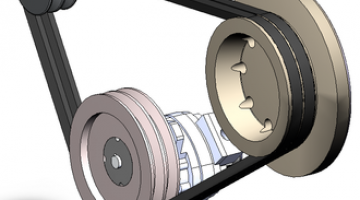

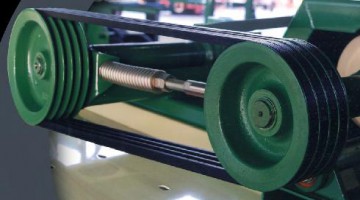

Ιμάντες

CVTs

Συμπλέκτες τριβής

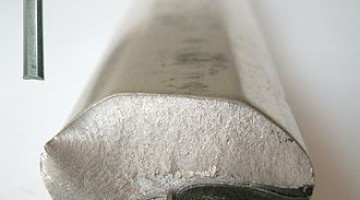

Κόπωση

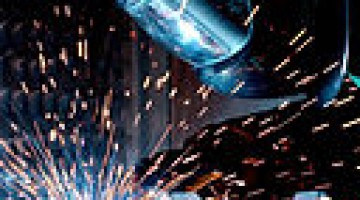

Συγκολλήσεις

Κοχλίες

Ασκήσεις

Σύνδεσμοι – Κόπλερ

Εργαστηριακή Άσκηση 2014-2015

ΣΧΕΔΙΑΣΜΟΣ, ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΕΛΕΓΧΟΣ ΤΑΣΕΩΝ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ

Στόχος άσκησης

Ο σχεδιασμός στοιχείων μηχανών (Σ.Μ.), ο υπολογισμός τους σε δυναμική καταπόνηση και ο έλεγχος τάσεων σε μοντέλο υπό κλίμακα με τη βοήθεια της φωτοελαστικότητας.

Σύντομα θα ανέβουν περίσσότερες λεπτομέρειες…

Ακαδημαϊκό έτος 2018 – 2019

Υπολογιστικό Θέμα Εξαμήνου



Αντικείμενο και σκοπός

Το αντικείμενο του Υπολογιστικού Θέματος περιλαμβάνει τα ακόλουθα:

  • Την επιλογή από την ομάδα εργασίας μιας μηχανολογικής κατασκευής/ μηχανισμού από το χώρο της βιομηχανίας ή των κατασκευών – προϊόντων γενικότερα
  • Την κατάρτιση τεχνικών προδιαγραφών με βάση τη βιβλιογραφία, την εμπειρία ή την πρακτική
  • Τη δημιουργία, εξέταση κι αξιολόγηση εναλλακτικών κατασκευαστικών λύσεων
  • Τον σχεδιασμό/αποτύπωση της προκρινόμενης κατασκευαστικής λύσης για την επιλεχθείσα κατασκευή/ μηχανισμό με τη μορφή ενός πλήρους λειτουργικού σκαριφήματος
  • Την ανάλυση των φορτίσεων που δρουν στην κατασκευή με βάση τις τεχνικές προδιαγραφές
  • Την επιλογή υλικών κατασκευής
  • Τον έλεγχο της κατασκευής ως προς τη στατική και τη διαρκή αντοχή της
  • Την αναλυτική σχεδίαση των Σ.Μ. που αποτελούν την κατασκευή και των συναρμολογημάτων / υποσυναρμολογημάτων της.

Για την εκτέλεση των παραπάνω εργασιών θα πρέπει να εφαρμοστούν οι γνώσεις που λαμβάνουν οι σπουδαστές από το μάθημα σε συνδυασμό με τις βασικές γνώσεις φυσικής (μηχανικής ειδικότερα), μαθηματικών, προγραμματισμού, ηλ. μηχανών και μηχανολογικού σχεδίου που έχουν διδαχθεί. Οι σπουδαστές συντάσσουν σχετική Τεχνική Έκθεση την οποία παραδίδουν στο τέλος του εξαμήνου για αξιολόγηση από τον διδάσκοντα και σύντομη παρουσίαση σε Η/Υ την οποία κάνουν ενώπιον ακροατηρίου και κατόπιν απαντούν σε ερωτήσεις του διδάσκοντα.



Τρόπος διεξαγωγής

Οι ομάδες των σπουδαστών που συμμετέχουν στο Θέμα θα έχουν την ευκαιρία να παρακολουθούν διαλέξεις που θα γίνονται την ώρα του μαθήματος κατά τη διάρκεια του εξαμήνου, κατά τις οποίες θα μπορούν να υποβάλλουν τις ερωτήσεις τους στον διδάσκοντα και να συζητούνται επιλογές και προβληματισμοί μέσα στην τάξη. Επιπλέον, κατά τις ημέρες Δευτέρα και Πέμπτη (15:00 έως 17:00) θα έχουν τη δυνατότητα να προσέρχονται στο Εργαστήριο ΣΜ (Κτήριο Μ, Ισόγειο) ώστε να συζητούν με τον διδάσκοντα και με το προσωπικό του Εργαστηρίου για τις σχεδιαστικές τους επιλογές, να ανταλλάσσουν απόψεις μεταξύ τους και να βλέπουν ΣΜ και κατασκευές εκ του φυσικού. Λόγω της στενότητας του χώρου και της έλλειψης εργαστηριακού προσωπικού προτείνεται στα μέλη των ομάδων να συνεννοούνται μεταξύ τους και με το προσωπικό του Εργαστηρίου ώστε να μην υπάρχουν περισσότερες από 4 ομάδες την ίδια στιγμή.







Παραδοτέα

Η κάθε ομάδα καλείται σε χρόνο που οριοθετείται αμέσως μετά τη λήξη των εξετάσεων του χειμερινού εξαμήνου και που θα οριστεί από τον διδάσκοντα μέσα στο εξάμηνο να παραδώσει την Τεχνική Έκθεση σε έντυπη μορφή. Μερικές μέρες αργότερα, σε χρόνο που επίσης θα ορισθεί, οι ομάδες θα προετοιμάσουν μια παρουσίαση σε της εργασίας τους σε ηλεκτρονική μορφή και θα την παρουσιάσουν κατά την προφορική εξέταση του Υπολογιστικού Θέματος. Την ημέρα εκείνη θα προσκομίσουν στον διδάσκοντα CD που θα περιλαμβάνει την τελική εργασία με τα παραρτήματά της, τυχόν αρχεία CAD και Η-Υ που έχουν δημιουργηθεί και που παρουσιάζονται στην εργασία, καθώς και το αρχείο τύπου PowerPoint της τελικής παρουσίασης. Τα αρχεία θα βρίσκονται στην πρωτότυπη μορφή τους (πχ Word και όχι pdf) και δεν θα είναι κλειδωμένα και προστατευμένα από συνθηματικά (passwords) για να ελεγχθούν και να αξιολογηθούν. Τα Θέματα δεν διορθώνονται και δεν επιστρέφονται.



Δήλωση, τρόπος εξέτασης, βαθμολογία

Όσοι επιθυμούν μπορούν να σχηματίσουν τετραμελείς / εξαμελείς ομάδες της αρεσκείας τους από σπουδαστές που είναι εγγεγραμμένοι και οφείλουν το μάθημα. Η δήλωση των ομάδων θα γίνεται με αποστολή μηνύματος ηλεκτρονικού ταχυδρομείου από ένα μέλος της ομάδας προς τον διδάσκοντα όπου θα αναγράφονται τα μέλη της ομάδας και θα γίνεται υποχρεωτικά κοινοποίηση στους λογαριασμούς τους. Οι ομάδες των σπουδαστών μπορούν να υποβάλλουν δηλώσεις έως την ημερομηνία που θα οριστεί από τον διδάσκοντα στην τάξη, μετά την οποία καμία δήλωση για συμμετοχή δεν θα γίνεται δεκτή.

Η κάθε ομάδα θα πρέπει εντός μίας εβδομάδας από τη συγκρότησή της να υποβάλλει μια πρόταση για έγκριση στον διδάσκοντα. Η υποβολή γίνεται στη διεύθυνση ηλεκτρονικού ταχυδρομείου του διδάσκοντα και πρέπει να έχει συνημμένο ένα αρχείο σε MS Word γραμμένο σε γραμματοσειρά Calibri 11pts που θα περιλαμβάνει μια σύντομη (έως 300 λέξεις) περιγραφή της μηχανολογικής κατασκευής κατασκευή που θα μελετηθεί, ενώ θα συνοδεύεται από δηλωτική φωτογραφία ή στερεό μοντέλο ή σχέδιο ή σκαρίφημα. Ο διδάσκων, εφόσον εγκρίνει την πρόταση κι εξασφαλίσει ότι δεν έχει υποβληθεί κάποια παρόμοια, δίνει μέσω e-mail την έγκρισή του στην ομάδα να προχωρήσει στη μελέτη και κατοχυρώνει υπέρ αυτής το συγκεκριμένο Θέμα. Η κατοχύρωση των Θεμάτων γίνεται με τη χρονολογική σειρά που θα υποβληθούν.

Το Υπολογιστικό Θέμα μετράει κατά το 40% του βαθμού του μαθήματος. Ο βαθμός είναι ατομικός και προκύπτει τόσο από τη βαθμολογία της κοινής Τεχνικής Έκθεσης όσο και από την προφορική παρουσίαση – αξιολόγηση του σπουδαστή, ο οποίος αφού ενημερώσει τον διδάσκοντα για το τμήμα της εργασίας με το οποίο ασχολήθηκε ιδιαίτερα (αν έχει γίνει εσωτερικά της ομάδας κατανομή του φόρτου εργασίας) παρουσιάζει τη δουλειά του και ερωτάται γι αυτήν. Η προφορική παρουσίαση δεν πρέπει να ξεπερνάει τα 15min συνολικά ανά ομάδα.



Διάρθρωση της Τεχνικής Έκθεσης

Η Τεχνική Έκθεση θα είναι γραμμένη σε Η-Υ και θα είναι τυπωμένη σε λευκό χαρτί Α4 με εκτύπωση και στις δύο όψεις κάθε φύλλου με μαύρο μελάνι (εκτός από έγχρωμες φωτογραφίες). Όλες οι σελίδες θα είναι αριθμημένες εκτός του εξώφυλλου. Αν στα παραρτήματα περιέχεται γραπτό κείμενο επίσης οι σελίδες που αντιστοιχούν σ’ αυτό θα αριθμούνται χωριστά.

Η γραμματοσειρά θα είναι Calibri 11pts και όλα τα περιθώρια 1εκ. Οι παράγραφοι δεν θα έχουν αριστερά εσοχή, οι λέξεις θα είναι πλήρως στοιχισμένες (full justification) με μονό διάστιχο και απόσταση μεταξύ παραγράφων 6pts. Η αρίθμηση των σελίδων θα γίνεται στο υποσέλιδο ενώ στην κεφαλίδα θα γράφεται ο α/α της ομάδας και ο τίτλος του Θέματος. Από την τυποποίηση του μεγέθους της γραμματοσειράς εξαιρείται μόνο το εξώφυλλο στο οποίο θα πρέπει να γράφεται ο τίτλος του Θέματος, ο α/α της ομάδας, τα ονοματεπώνυμα των μελών της και οι κωδικοί τους στη Σχολή, το ακαδημαϊκό έτος και όποια άλλη πληροφορία – δηλωτική φωτογραφία οι σπουδαστές κρίνουν απαραίτητη. Η βιβλιοδεσία θα είναι με ελάσματα σε απλό φάκελο χρώματος της αρεσκείας των σπουδαστών.

Η διάρθρωση της Τεχνικής Έκθεσης και ο μέγιστος αριθμός σελίδων (εκτός των Παραρτημάτων όπου δεν υπάρχει μέγιστο όριο σελίδων) παρουσιάζονται παρακάτω:

  1. Περίληψη

Μέγιστο μήκος 350 λέξεις

Περιλαμβάνει περίληψη του αντικείμενου και του τρόπου εργασίας και σύντομη αναφορά των σημαντικότερων αποτελεσμάτων της.

  1. Abstract (in English)

Maximum length 350 words

Contains a brief account of the scope and the work performed and a short presentation of the most important technical findings

  1. Περιγραφή μηχανολογικής κατασκευής/ μηχανισμού. Κατάρτιση τεχνικών προδιαγραφών.

Μέγιστο μήκος 5 σελίδες

Περιέχει περιγραφή της λειτουργίας του μηχανισμού / κατασκευής και της εφαρμογής στην οποία χρησιμοποιείται. Η περιγραφή γίνεται με σκαριφήματα – σχέδια όπως κριθεί σκόπιμο ώστε να προκύψει μονοσήμαντα η λειτουργία ή / και η ένταξή στον ευρύτερο μηχανισμό ή στο σύστημα που ανήκει.  Τα σχήματα / σκαριφήματα που είναι αναγκαία τοποθετούνται στο Παράρτημα της Έκθεσης. Με βάση τη βιβλιογραφία ή / και την εμπειρία καταρτίζονται και παρουσιάζονται διεξοδικά σε κατάλληλο πίνακα οι τεχνικές προδιαγραφές για την κατασκευή και λειτουργία. Εκτίμηση και ανάλυση κόστους, διαθεσιμότητας υλικών, καθώς και μελέτη σκοπιμότητας ή διείσδυσης στην αγορά, όπως και ειδική μελέτη εξωτερικής εμφάνισης του προϊόντος και αισθητικής δεν απαιτείται ούτε θα αξιολογηθεί στα πλαίσια της εργασίας.

  1. Αξιολόγηση εναλλακτικών κατασκευαστικών λύσεων, Brainstorming κι επιλογή της τελικής λύσης

Μέγιστο μήκος 6 σελίδες

Περιέχει τις κύριες εναλλακτικές λύσεις που προτείνονται και τις αξιολογεί κριτικά ως προς τα σχετικά πλεονεκτήματα και μειονεκτήματα που αυτές προσφέρουν. Επίσης περιέχει τα αποτελέσματα της διαδικασίας γρήγορης αναζήτησης τύπου brainstorming για την επιλογή της κατάλληλης λύσης. Οι λύσεις δίδονται σκαριφηματικά και συνοδεύονται αν απαιτείται από τους γρήγορους υπολογισμούς που καταστρώθηκαν κατά την επινόησή τους. Αν τα σκαριφήματα αυτά είναι λεπτομερή και δεν επαρκεί ο διαθέσιμος χώρος τότε συμπεριλαμβάνονται στο Παράρτημα Β.  Στην παράγραφο αυτή περιλαμβάνεται η παράθεση των κριτηρίων σύγκρισης / αποτίμησης, η συγκριτική αποτίμηση των προταθεισών λύσεων και η αιτιολογημένη επιλογή της καταλληλότερης.

  1. Ανάλυση / προσδιορισμός καταπονήσεων της κατασκευής και σχεδιασμός.

Μέγιστο μήκος 25 σελίδες

Περιέχει την τοποθέτηση των εξωτερικών φορτίων και την ανάλυση των τάσεων / παραμορφώσεων (εάν απαιτείται). Τα φορτία που ασκούνται επί της κατασκευής είτε λαμβάνονται από κανονισμούς – βιβλιογραφία είτε εκτιμώνται απευθείας βάσει της εμπειρίας ή με άλλον έμμεσο υπολογισμό. Η κατασκευή σχεδιάζεται / αποτυπώνεται (με μετρήσεις διαστάσεων που προκύπτουν από υφιστάμενα σχέδια ή τη βιβλιογραφία ή με απευθείας μέτρηση σε κάποιο φυσικό πρωτότυπο) και καταγράφεται σε σειρά μηχανολογικών σχεδίων (εξαρτημάτων, υποσυναρμολογημάτων και συναρμολογημάτων) τα οποία τοποθετούνται στο Παράρτημα Α της Έκθεσης. Η ανάλυση των φορτίων είναι 2-Δ ή 3-Δ όπου απαιτείται και, ως προς τη διακύμανσή τους στο χρόνο, στατική ή δυναμική – κοπωτική ανάλογα με την περίπτωση. Σε κάθε ΣΜ εντοπίζονται οι επικίνδυνες διατομές και ελέγχονται ως προς την αντοχή τους (διαρκή ή όχι βάσει των προδιαγραφών). Κινηματικές / δυναμικές αναλύσεις περιλαμβάνονται στην παράγραφο αυτή. Ο σχεδιασμός περιλαμβάνει πλήρη διαστασιολόγηση όλων των υποσυστημάτων και σχεδιασμό όλων των μη τυποποιημένων ΣΜ στις αναγκαίες όψεις και τομές, σύμφωνα με τους διεθνείς (ISO) κανονισμούς του μηχανολογικού σχεδίου.

  1. Συμπεράσματα – Σχόλια

Μέγιστο μήκος 6 σελίδες

Αποτιμάται η έκταση στην οποία ικανοποιούνται οι προδιαγραφές που ετέθησαν στην παράγραφο 3 αναλυτικά. Γίνεται κριτική ανασκόπηση των προηγούμενων παραγράφων, εντοπίζονται σφάλματα, προτείνονται βελτιώσεις και γίνονται συστάσεις για περεταίρω έρευνα – μελέτη.

  1. Βιβλιογραφία

Μέγιστο μήκος 1 σελίδα

Αναγράφονται οι βιβλιογραφικές αναφορές που χρησιμοποιήθηκαν (βιβλία, εγχειρίδια, επιστημονικά- τεχνικά κείμενα, πρότυπα, κανονισμοί, κατάλογοι εργοστασίων κλπ.).



Παράρτημα Α

Φάκελος κατασκευαστικών σχεδίων

Περιλαμβάνει τα μηχανολογικά σχέδια που αναφέρονται στις ανωτέρω παραγράφους με όλα τα απαραίτητα στοιχεία. Εάν χρησιμοποιηθούν έτοιμα υπομνήματα τότε όλα τα πεδία του υπομνήματος θα πρέπει να είναι συμπληρωμένα και όχι απλώς να καταλαμβάνουν χωρίς λόγο χρήσιμο χώρο. Τα σχέδια δεν απαιτείται να είναι τυπωμένα υπό κλίμακα, αλλά πρέπει να είναι ευδιάκριτα τυπωμένα στις αναγκαίες όψεις και τομές είτε σε Α4 είτε σε Α3 που θα διπλωθεί στις διαστάσεις του Α4.

Παράρτημα Β

Προγράμματα Η-Υ. Εξισώσεις. Διάφορα στοιχεία

Εάν γραφούν προγράμματα Η-Υ οι λίστες του προγράμματος θα πρέπει να παρατεθούν στο Παράρτημα αυτό. Επίσης, εάν τυχόν εξισώσεις ή συστήματα εξισώσεων περιλαμβάνουν πολλά βήματα (όχι τετριμμένα) και δεν μπορούν να περιληφθούν στο δεδομένο μέγιστο μήκος σελίδων, μπορούν να συμπεριληφθούν εδώ. Το ίδιο ισχύει για προσομοιώσεις και αναλύσεις (π.χ. στο Matlab, FORTRAN, MathCAD, Solidworks κλπ). Τέλος ό,τι άλλο προκύψει που δεν χωράει στις κυρίως παραγράφους της Έκθεσης και θεωρείται σκόπιμο να συμπεριληφθεί μπορεί να καταχωρηθεί στο παρόν Παράρτημα Β. Δεν συνιστάται να γεμίζονται σελίδες με αντίγραφα καταλόγων εξαρτημάτων και εικόνων από το internet κλπ., αλλά αρκεί η παράθεση της συγκεκριμένης παραγράφου που αφορά το συγκεκριμένο υλικό / ΣΜ και μόνο αν αυτό κρίνεται αναγκαίο.
